"Tất tần tật" bên trong Nvidia Shield

11/08/2013 09:39

(e-CHÍP Online) - Shield mới được chính thức bán ra gần đây với giá bán 299USD và iFixit đã nhanh chóng "giải phẫu" chiếc máy nầy để biết được mọi thứ bên trong chiếc máy.


Nvidia Shield có màn hình kích thước 5-inch, độ phân giải 1280x720 pixel.



Mặt sau máy có các cổng MicroSD, Mini-HDMI, MicroUSB 2.0, giắc cắm tai nghe 3.5 mm.



Việc tháo máy bắt đầu với hai con ốc đằng sau máy.

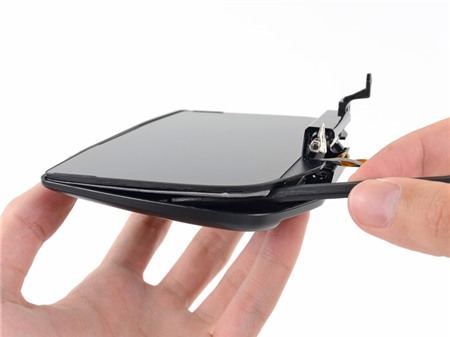

Phần vỏ dưới của Shield có thể tách ra khá dễ dàng



Mặt trên bên trong bao gồm các phím bấm và loa ngoài của máy


Phần trên và dưới chỉ kết nối với nhau bằng sợi cáp màu cam


Phía trên bo mạch chủ là các phím bấm của máy


Loa ngoài của Shield


Trước khi gỡ pin của máy ra thì cần gỡ các ăng-ten được Nvidia bố trí trên bảng mạch đặt trên cục pin.


Mô-dun pin của máy, bao gồm ba cell pin


Tổng dung lượng của ba cell này là 7350 mAh


Một bản mạch nhỏ kết nối giữa các cell, đóng vai trò điều khiển sạc


Quạt giải nhiệt cho thiết bị khá lạ


Cận cảnh chiếc quạt tản nhiệt hiếm hoi của một thiết bị Android.


Bắt đầu tháo màn hình.


Việc gỡ các sợ cáp kết nối từ màn hình xuống bo mạch chủ không đơn giản.


Sau khi gỡ xong cable và tháo được màn hình ra thì chỉ còn một phần duy nhất đó là bảng mạch chính của máy.


Chip đỏ là Nvidia Tegra 4 Quad Core, màu cam là bộ nhớ trong do Samsung cung cấp, màu vàng là chip Wi-Fi AzureWave AW-AH691, màu xanh là RAM Hynix.


Mặt dưới cũng thấy hai cụm RAM Hynix, tổng cộng có 4 cụm và RAM của máy là 2GB.


Tháo nắp nhôm ở phía trên màn hình. Nắp này liên kết với màn hình thông qua nam châm, do đó rất dễ để tháo ra.

Màn hình của máy được dán bằng keo và bạn cần phải cẩn thận khi thao tác.


Chi tiết bên trong của màn hình


"Tất tần" tật linh kiện làm nên chiếc máy Nvidia Shield.


Nhật Phúc (theo iFixit)
